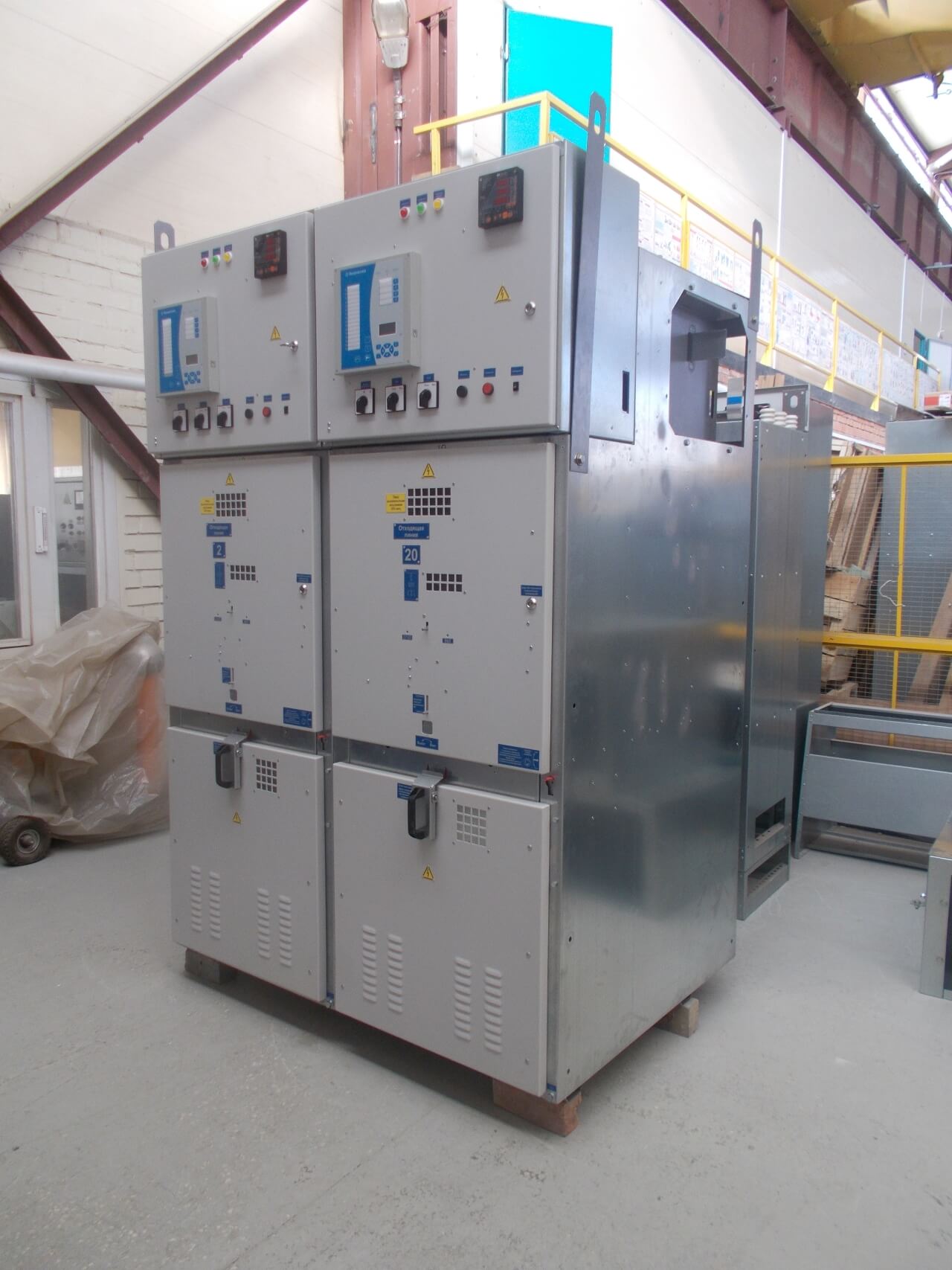

КРУ КВ-02-26-10-104-1600/20-У3

Профильное размещение Ваша компания в разделе «Высоковольтное оборудование» Подробнее о размещении

(46783 оценок )

Артикул: KRU000-43424-354 Категории: Высоковольтное оборудование, КРУ Метка: КРУ

Номер схемы: №104 (см. фото схемы во вложении)

Номинальный ток главных цепей шкафов с вакуумным выключателем: 1600 А

Устройство комплектное распределительное КРУ КВ-02-26-10-104-1600/20-У3 предназначено для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц напряжением 6 и 10 кВ и используется в распреде-лительных устройствах собственных нужд электростанций, электрических подстанций энергосистем и промышленных предприятий, а также на объектах энергоснабжения ответственных потребителей сельского хозяйства. В состав КРУ входят шкафы с коммутационными аппаратами, приборами измерения, устройствами автоматики и защиты, а также с аппаратурой управления, сигнализации, сборными и соединительными шинами и другими вспомогательными устройствами. Шкафы изготавливаются в соответствии со схемой электрической соединений главных и вспомогательных цепей в соответствии с заказом по ТУ 3414-001-43229919-2014. Изделие КВ-02-26 сертифицировано, имеет сертификаты соответствия и безопасности.

Основные характеристики ячеек КРУ КВ-02-26-10-104-1600/20-У3

Наименование параметра	Значение
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток главных цепей шкафов с вакуумным выключателем, А	400; 630; 1000; 1600; 2000; 3150
Номинальный ток сборных шин, А	1000; 1600; 2000; 3150
Номинальные токи отключения выключателей для элегазовых, кА все кроме элегазовых, кА	40 20; 31,5
Ток термической стойкости для промежутка времени 1с, кА	34,5 54,5
Ток термической стойкости для промежутка времени 3с, кА	20; 31,5
Номинальный ток электродинамической стойкости главных цепей шкафа, кА	51; 81
Номинальная мощность трансформаторов СН, кВА	До 40
Величина тока холостого хода, отключаемая разъединяющими контактами выдвижных элементов, А	0,4 (10кВ); 0,6 (6кВ)

Шкафы серии КРУ КВ-02-26-10-104-1600/20-У3 включают в себя перечисленную ниже номенклатуру исполнения в зависимости от установленной в них аппаратуры главных цепей и токопроводов.

КВЭ	комплектный шкаф с выключателем со встроенным электромагнитным приводом ВМПЭ-10 или ВМП-10 с приводом ПЭ-11.
КВП	комплектный шкаф с масляным выключателем ВМПП-10 или ВМП-10 с приводом ППМ, ППО, ПП-67
КВВ	комплектный шкаф с вакуумным выключателем ISM15; BB/TEL; ВБЭС; ВБМ; ВВТЭ-М; ВБП; VF12, VD-4; LF; Эволис (Шнайдер Электрик); ЗАН (Сименс);
КРВП	комплектный шкаф с разрядниками;
КРД	комплектный шкаф с разъединителями
КА	комплектный шкаф комбинированный, например: с разрядниками и конденсаторами, с разрядниками и трансформаторами напряжения и т.д.;
КТН	комплектный шкаф с трансформаторами напряжения НАМИ– 10; НОМ–6 (10); НОЛ–08; ЗНОЛ-06;
КСБ	комплектный шкаф с кабельными сборками и кабельными перемычками
КШП	комплектный шкаф с шинными выводами и шинными перемычками
КСТ	комплектный шкаф с силовым трансформатором
КПК	комплектный шкаф с силовыми предохранителями
