Подключение к электросети в Латвии: от заявки до подключения

Пост о проделанной работе по подключению гаража к электричеству. Описываемый здесь гараж находится в общем здании с одиннадцатью другими гаражами и зарегистрирован в как отдельная собственность.

Поэтому, в отличие от гаража, принадлежащего кооперативу, помимо монтажа электропроводки и подключения, необходимо было также подать заявку на новое подключение к электросети оператору распределения электроэнергии (ESO), получить условия для подключения и сертификат Государственной энергетической инспекции (VEI) о том, что электросеть пригодна для использования.

Весь процесс можно разбить на четыре этапа:

1. этап – подача заявления в ЭСО
2. этап – установка электрического соединения
3. этап – монтаж электроустановки
4. этап – подключение и проверка электричества

Ниже вы найдете описание каждого этапа, а в конце поста – несколько фотографий работы.

Первый шаг – подача заявления в ESO

Подробную и актуальную информацию о том, что необходимо сделать перед подачей заявления, какие документы требуются, как подать заявление и другую информацию можно найти на специальной странице сайта ESO. Вкратце, наиболее важными моментами, которые необходимо сделать при подаче заявки, являются:

• Решить, какая мощность необходима.
• Решение о том, какой тип розетки – однофазный или трехфазный – требуется.

Документация. В зависимости от ситуации могут потребоваться следующие документы: план границ участка с указанием желаемого места установки счетчика, справка из реестра недвижимости, согласие совладельцев, доверенности и т.д. Поскольку не было плана границ участка, вместо него предоставили справку из земельного кадастра и написали в примечаниях, что учет должен быть расположен в ближайшем коммерческом шкафу учета (KAS).

Гараж не планируется использовать для мощных или сложных установок, поэтому достаточно однофазной розетки на 3 кВт.

Подали заявку онлайн через вышеупомянутый сайт ESO. Через несколько дней получили подтверждение того, что электричество будет подключено. Вместе с подтверждением получили счет на предоплату за подключение и условия подключения, т.е. документ, содержащий все условия, которые должны выполнить клиент и ESO для подключения электроэнергии.

Ближайший доступный шкаф коммерческого учета ESO, от которого нужно было провести вводной кабель, находился прямо у стены здания, в котором расположен гараж. В результате не было необходимости в техническом проекте, а номер шкафа был самым важным пунктом в условиях.

Плата, которую необходимо внести в ESO за установку, зависит не только от типа розетки, но и от мощности. Кроме того, монтаж трехфазной электросети стоит дороже по сравнению с однофазной. Поэтому, чтобы не переплачивать, необходимо учитывать как текущие, так и будущие потребности в электроэнергии.

Этап 2 – установка электрической подводки

Основными задачами на этом этапе являются: прокладка вводного кабеля и установка вводной коробки.

Шкаф коммерческого учета, закрепленный за гаражом, установлен на земле рядом со стеной гаражного здания.

Был выбран следующий способ прокладки кабеля: кабель протягивается из шкафа под землей → под землей до стены → вертикально вверх по стене на необходимую высоту → горизонтально вверх по стене до гаража и через просверленное в стене отверстие внутрь гаража → внутри гаража кабель прокладывается до распределительной коробки. Общая длина трассы составляет ∼13 метров.

На основании документов “Общие правила устройства электроустановок” (ПУЭ) и “Правила устройства электропроводок и электролиний” (ПУЭ) учли следующие требования:

Кабель должен быть пригоден как для подземной прокладки, так и для защиты от атмосферных воздействий. Кабель типа CYKY отвечает этим требованиям.

При прокладке входного кабеля было решено, что при увеличении мощности до 5 кВт в будущем замена входного кабеля больше не потребуется. Поэтому при выборе толщины кабеля имел в виду, что он будет способен пропускать ток 5000/220≈23 А. Согласно таблице 4 Приложения 1 к Правилам ЭВР, ближайшая толщина медного провода, соответствующая току 23 А и более, составляет 2,5 мм2 (что соответствует току 25 А). Учитывая, что в таблице приведены значения для “стандартных” условий окружающей среды и что максимально допустимый ток уменьшается с увеличением температуры окружающей среды или уменьшением термического сопротивления окружающей среды, выбрали кабель с толщиной провода 4 мм2.

Расстояние от земли до кабеля (в месте его крепления к внешней стене) должно быть не менее 2,75 м.

В месте, где кабель выходит из-под земли и протягивается вертикально на необходимую высоту, он должен быть механически защищен, поэтому вставили его в прочную ПВХ-трубу.

В месте, где кабель проходит через отверстие, просверленное в стене, он должен быть дополнительно вставлен в изоляционную трубу.

Как уже упоминалось, шкаф учета установлен на земле. Когда выводился кабель из шкафа под землей, столкнулись с неожиданной проблемой. Перерыв много земли понял, что боковые стенки шкафа так глубоко закопаны, что можно достать до дна. Копаясь в земле с передней стороны шкафа, пришлось выкопать яму глубиной около 20 см, чтобы достать до дна стены. Дополнительно вставили подземный кабель в гофрированную трубу. Таким образом, уменьшили вероятность того, что он будет перерезан или поврежден, если кто-то будет копать рядом со шкафом.

В условиях подключения, предоставленных ESO, говорилось, что кабель должен быть готов к подключению к электросети. Поэтому была снята изоляция с конца кабеля в шкафу учета и подсоединен заземляющий кабель к заземляющей шине в шкафу учета.

Внутри гаража проложил кабель к распределительной коробке. В распределительной коробке сначала подключил фазный провод кабеля к автоматическим выключателям. Затем подключил каждый из фазных, нейтральных и заземляющих проводов к отдельным колодкам, к которым позже подключу проводку.

Согласно таблице 31 Приложения 1 к Правилам ЭВЭК, максимальный номинальный ток автоматических выключателей не должен превышать 16 А при использовании мощности 3 кВт. Поскольку в гараже не планируется установка специального оборудования, выбрали автоматические выключатели типа B, которые немного более чувствительны, чем C, характерные для автоматических выключателей ЭСО, установленных в шкафу учета. Для электропроводки гаража использовали два автоматических выключателя для защиты освещения (номинальный ток 10 А) и розеток (номинальный ток 16 А).

Этап 3 – монтаж электропроводки

В гаражах электропроводка обычно прокладывается по стене, то есть кабели, розетки, распределительные коробки и другие элементы устанавливаются на стене, не скрывая их. Такую проводку относительно легко монтировать, особенно если стены не оштукатурены или не обшиты панелями. Поскольку было решено, что безопасность и эстетика гаража важнее, проложили проводку под штукатуркой.

Согласно таблице 1 Приложения 1 к Правилам EPLI, минимальная допустимая толщина медного провода составляет 1,5 мм2. Согласно таблице 4 Приложения 1 к Правилам ПУЭ, провод такой толщины допускается для тока 18 А. Ток в 18 А соответствует мощности 220 × 18 ≈ 4 кВт. Поэтому для цепи освещения более чем достаточно кабеля толщиной 1,5 мм2 . Для цепей розеток также может подойти кабель с проволокой толщиной 1,5 мм2. Однако, как и в случае с входным кабелем, учитывая, что в будущем мощность может быть увеличена до 5 кВт, выбрали кабель с проводом 2,5 мм2.

Первое, что сделали перед монтажом проводки, это отметили на стене, где должны находиться выключатель, светильники, розетки и канавки для кабеля. Затем вырезали канавки и отверстия в отмеченных местах. Хотя компании по аренде инструментов предлагают специальные инструменты для вырезания канавок, не стали этого делать для канавок длиной несколько метров, которые вырезали вручную с помощью зубила и молотка. Зубила и молотка было недостаточно, чтобы вырезать отверстия для розеток, выключателя и распределительной коробки. Сначала пришлось плотно просверлить отверстия ударной дрелью, чтобы легче было выбивать нужные диаметры.

После того как пазы и отверстия были вырезаны, очистил их и покрыл грунтовкой для глубокой штукатурки. В канавках закрепил кабели с помощью специальных скоб, которые вбил в кирпич. Выключатель, распределительную коробку и розетки в отверстиях закрепил обычной штукатуркой, которой затем загладил канавки.

Испробовали множество способов прокладки проводов: от скручивания и обматывания изоляцией, до прокладок, скручивания с резьбовым разъемом, до пружинных разъемов. На этот раз попробовали обжимные разъемы. Обжимные разъемы имеют рычаг, который при сгибании плотно прижимает провод к внутреннему контакту. В отличие от пружинных разъемов, при использовании обжимных разъемов очень легко нарушить контакт между проводом и разъемом. Хотя эти разъемы немного дороже, с ними было очень легко работать.

После того как весь жгут проводов был установлен и подключен к входному кабелю, проверили, не допустили ли ошибку при подключении проводов. С помощью измерителя сопротивления проверили наличие короткого замыкания между проводами фазы, нейтрали и заземления.

Этап 4 – Подключение и тестирование электроэнергии

После установки ввода и проводки электрическая сеть технически готова к подключению к электрической сети ESO. Однако для того, чтобы ЭСО могла это сделать, сначала инспектор VEI должен подтвердить отсутствие недостатков, выдав соответствующий сертификат. Одним из обязательных документов, которые необходимо предоставить в ESO, является отчет о замере сопротивления. К сожалению, этот документ нельзя подготовить самостоятельно, это должен сделать электрик со специальным допуском и оборудованием. Поэтому доверили подготовку и подачу как отчета о замере сопротивления, так и других документов в ВЭИ электрику по договору. Он приехал, осмотрел, измерил сопротивления и подал все документы в ВЭИ.

Оставалось только следить за разделом “История событий” на сайте e.ignitis.lt и ждать, когда ВЭБ выдаст сертификат и направит его в ЭСО. Через неделю на странице появилось сообщение о том, что ESO получило сертификат от ВЭБ. Через несколько дней позвонил инженер ЭСО и сообщил, что вводной кабель гаража подключен к счетчику и электричество есть.

В гараже включили автоматические выключатели и выключатель света. Свет горит! С помощью электрического чайника проверили, работают ли розетки. Также проверили, работает ли система заземления, т.е. с помощью вольтметра измерил напряжение между фазой и заземляющими клеммами розеток.

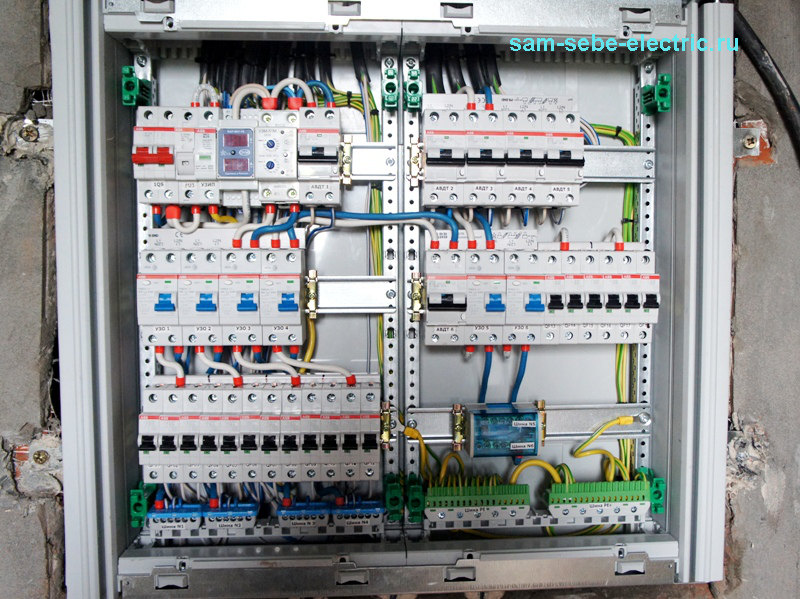

Наконец, вот несколько фотографий электромонтажных работ.
